環形導軌+直線電機+弧形電機=超高效循環流水線
1、每臺直線電機獨立控制
2、每臺直線電機采用不同的加減速度和曲線控制，可方便生產緩沖。
3、環形導軌和滑座，可做成跑道型或矩形。
精磨加工的環形導軌，直線電機可沿著精確的軌跡做循環運動。循環輸送線，很好的結合了環形導軌和直線電機，可實現超高的循環輸送效率，極大的縮短了生產時間。
如下圖所示其中的直線電機不是通常的直線電機，是可拐彎做圓周運動并實現閉合的直線電機，可稱為環形線性電機；定子由線圈組成，固定在設備基座上，通電之后產生磁場；動子安裝在滑座上，為永磁體；滑座上的永磁體受到定子的感應線圈通電產生的磁場的推力，滑座沿著導軌運動，基本原理類似磁懸浮；滑座上的動子為永磁體，不需要供電來產生磁場，也就沒有電源線的存在，所以滑座可以做無限的循環運動：
線性電機位于環形導軌上方，小車的底部安裝有滾輪，和環形導軌配合；小車上部安裝有動子，和線性電機的定子配合，提供動力。
線性電機位于環形導軌上方，小車的底部安裝有滾輪，和環形導軌配合；小車上部安裝有動子，和線性電機的定子配合，提供動力。
超高效循環流水線的一大優點是：每個小車都是獨立控制的，相當于一臺獨立的
伺服電機，可通過獨立編程來設置小車的加減速曲線，不同的小車可采用不同的加減速曲線；可方便實現自動生產中的緩沖功能；如果需要更改工藝順序，只需通過軟件來改變程序設定，而不需要對機械機構進行修改和變動。

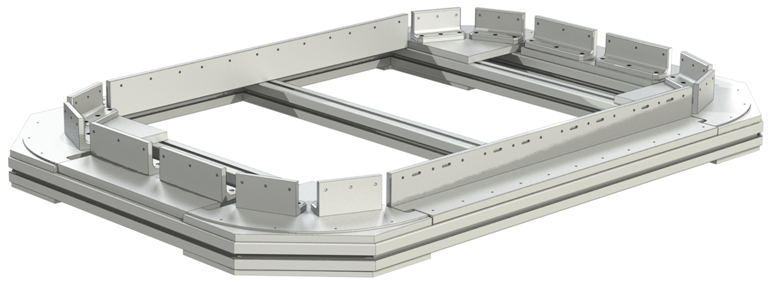

整套系統的核心機械部件，為下圖所示的環形導軌和滑座，可做成跑道型的，也可做成矩形的：
同時我們也可提供成套的安裝基座，方便導軌和磁懸浮電機系統的安裝：
安裝完畢之后，整體產品如下圖所示：
