直線電機測試系統構成

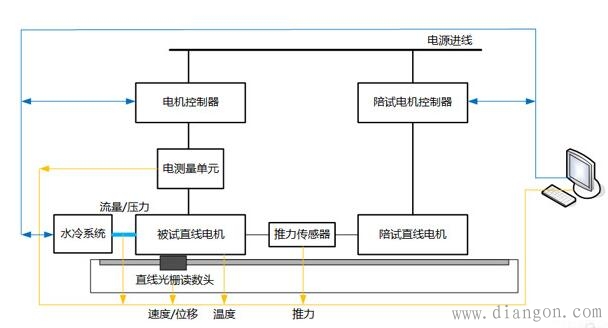

　　直線電機測試系統主要包括試驗平臺、被試電機、電機控制器、陪試電機負載、陪試電機控制器、推力傳感器、電測量單元、水冷系統、上位機等部分構成。

　　◆ 試驗平臺：試驗平臺是安裝被測模塊、負載模塊和安全仿佛裝置等部分的基礎。

　　◆ 加載裝置：陪試直線電機負載及陪試電機控制器作為被試直線電機負載裝置，負責加載。也可以選擇選裝交流伺服電機帶動絲杠螺母將轉矩轉化為推力。

　　◆ 測量元件：推力測量傳感器，位置測量裝置，溫度、壓力和流量傳感器，電量測量設備。

　　◆ 外圍設備：水冷系統、電機控制器、上位機等。

　　試驗系統由上位機控制，控制被試機及陪試機運轉，測量采集相關參量，根據試驗流程及試驗參數自動完成測試，試驗完成輸出試驗報表。

　　測量部分是直線電機實驗平臺的關鍵組成，所有試驗報表參量均由測量部分測量采集數據完成。要求各項采集參量采用有效的同步手段，保障同步分析要求;并且，由于輸入被測電量在整個試驗過程中處于寬范圍動態變化，要求電量測試系統能夠采用有效的無縫自動換擋技術保障寬范圍高精度的測試;同時，直線電機采用變頻驅動控制，使現場測試電磁環境更加復雜，必須采取有效手段提高電磁兼容性能。只要將這些相關關鍵注意事項考慮周全，選取合適的測量系統才能保障直線電機精準測試，為產品質量保障及提升提高可靠的數據支撐。
