什么是深圳直線電機？

深圳直線電機是一種將電能直接轉換成直線運動機械能，而不需要任何中間轉換機構的傳動裝置。我們也稱其為線性電機，線性馬達，直線馬達，推桿馬達。最常用的深圳直線電機類型是平板式深圳直線電機、U型槽式深圳直線電機和圓柱型深圳直線電機。它具有系統結構簡單、磨損少、噪聲低、組合性強、維護方便等優點。旋轉電機所具有的品種，深圳直線電機幾乎都有相對應的品種。

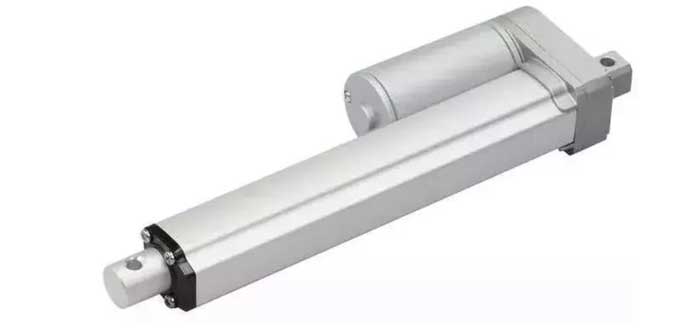

深圳直線電機

深圳直線電機的制作方法



涉及具備細長形狀的定子，和對向于該定子配置的動子，利用電樞與推進用磁鐵之間發生的吸引力和排斥力使動子移動的深圳直線電機。

在這種結構的深圳直線電機中，把電樞保持于正常位置，把電樞與永久磁鐵的微小間隙維持恒定是必要的。

技術方案1:在具備細長形狀的定子，對向于該定子配置的動子，在前述定子側配置多個的磁鐵，以及對向于該磁鐵在前述動子側配置的多個電樞，而且基于切換加在該電樞上的電壓使前述動子沿著前述定子移動的深圳直線電機中，其特征在于，具備橫架于前述多個電樞之間的支持部，和配置于前述動子側，隨著該動子的移動以與前述定子之間的距離保持大致恒定的狀態沿著前述定子移動的動子側基部，而且前述支持部支持于前述動子側基部，以便規定前述電樞與前述磁鐵之間的間隙。

如果用技術方案1，則雖然在前述電樞與前述磁鐵之間發生力，但是因?yàn)闄M架于前述多個電樞之間的支持部支持于前述動子側基部，故前述電樞與前述磁鐵之間的間隙被適當?shù)鼐S持。



技術方案2:其特征在于，前述動子側基部中的與前述磁鐵所配置側相反側的表面上形成槽部，而且前述支持部以嵌入前述槽部的狀態支持于前述動子側基部。

如果用技術方案2的發明，則因?yàn)榍笆鲋С植恳郧度肭笆霾鄄康臓顟B(tài)支持于前述動子側基部，故可以適當?shù)乇３窒噜彽亩鄠€(gè)支持部之間的距離。而且，與使用粘接劑的場合不同，不需要干燥等手續而可以謀求安裝作業的簡化，可以減小組裝誤差。

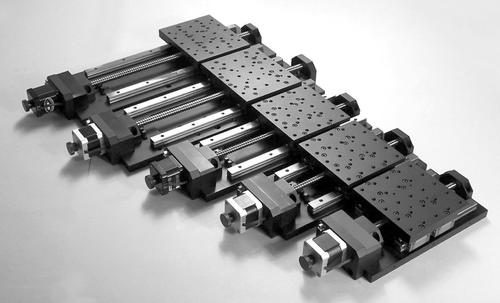

 深圳直線電機動定子

技術方案3:其特征在于，前述支持部通過嵌入前述槽部而與前述動子側基部一起形成連續的面。

如果用技術方案3，則因?yàn)榍笆鲋С植客ㄟ^(guò)嵌入前述槽部而與前述動子側基部一起形成連續的面，故即使在把這些支持部或動子側基部收容于殼體而組裝動子的場合，也可以極力地減少支持部或動子側基部的外周面與殼體的干涉，可以簡單地進行組裝作業。



技術方案4:其特征在于，前述電樞由從前述支持部延伸設置得接近于前述磁鐵的鐵心部，和卷設于該鐵心部的線圈來組成，在前述鐵心部的前端部形成突起部，而且，前述線圈靠前述突起部保持成不脫落。

如果用技術方案4:則雖然前述線圈靠前述突起部保持成不從鐵心部脫落，但是與使用粘接劑的場合不同，不需要干燥等手續而可以謀求安裝作業的簡化，可以減小組裝誤差。

 深圳直線電機動定子

技術方案5:其特征在于，前述動子以筒狀滑配合于前述定子，前述磁鐵對前述定子的中心線對稱地配置多個，前述電樞對向于各磁鐵地對前述中心線對稱地配置，前述動子側基部為以前述中心線為中心的環形構件，而且該動子側基部基于由對前述中心線對稱配置的多個電樞所施加的力平衡，以與前述定子之間的距離保持大致恒定的狀態沿著前述定子移動。

如果用技術方案5:則因?yàn)榍笆鰟?dòng)子為筒狀且滑配合于前述定子，前述磁鐵對前述定子的中心線對稱地配置多個，前述電樞對向于各磁鐵地對前述中心線對稱地配置，而且，前述動子側基部為以前述中心線為中心的環形構件，而且，該動子側基部基于由對前述中心線對稱配置的多個電樞所施加的力平衡，以與前述定子之間的距離保持大致恒定的狀態沿著前述定子移動，故即使是這種結構的深圳直線電機，前述電樞與前述磁鐵之間的間隙也適當?shù)鼐S持。在此一場合，即使是磁力強的永久磁鐵，此外即使電樞有多個，在動子側基部中其力也可以抵銷，所有的前述電樞與前述磁鐵之間的間隙被適當?shù)鼐S持。



技術方案6:其特征在于，在前述動子側基部的外周側形成槽部，而且，前述支持部以嵌入前述槽部的狀態支持于前述動子側基部。

如果用技術方案6,則可以適當?shù)匾?guī)定針對支持部的動子側基部的圓周方向的位置。而且，與使用粘接劑的場合不同，不需要干燥等手續而可以謀求安裝作業的簡化，可以減小組裝誤差。

深圳直線電機定子

技術方案7:其特征在于，前述支持部通過嵌入前述槽部而與前述動子側基部一起形成連續的面。

如果用技術方案7，則因?yàn)榍笆鲋С植客ㄟ^(guò)嵌入前述槽部而與前述動子側基部一起形成連續的面，故即使在把這些支持部或動子側基部收容于殼體而組裝動子的場合，也可以極力地減少支持部或動子側基部的外周面與殼體的干涉，可以簡單地進行組裝作業。





技術方案8:其特征在于，前述電樞由從前述支持部延伸設置得接近于前述磁鐵的鐵心部，和卷設于該鐵心部的線圈來組成，在前述鐵心部的前端部形成突起部，而且，前述線圈靠前述突起部保持成不脫落。

如果用技術方案8，則雖然前述線圈靠前述突起部保持成不從鐵心部脫落，但是與使用粘接劑的場合不同，不需要干燥等手續而可以謀求安裝作業的簡化，可以減小組裝誤差。
