什么是直線電機？



    直線電機是一種直接將電能轉化為直線運動機械能的傳動裝置，不需要任何中間轉換機構。我們也叫它直線電機，直線電機，直線電機，推桿電機。最常用的直線電機類型有平面直線電機、u型槽直線電機和圓柱直線電機。具有系統結構簡單、磨損少、噪音低、組合體強、維護方便等優點。旋轉電機和直線電機的品種幾乎都有相應的品種。

    直線電機與旋轉電機的比較



    直線電機結構



    直線電機的結構主要包括直線電機的定子、電動機和支承輪。為了保證定子與電動機在行程范圍內良好的電磁耦合，定子與電動機的鐵芯長度不相等。定子可分為短定子和長定子。由于長定子結構成本高，運行成本高，故很少使用。與旋轉磁場一樣，直線電機定子鐵芯也是由硅鋼片制成，表面有齒；槽內嵌有三相、兩相或單相繞組；單相線性異步電動機可制成復極式或電容移相式。



    直線電機是伸直的主要傳統的圓柱形電機的一部分，改變封閉磁場的主要部分開放磁場，和旋轉電機的定子部分主要直線電機的一部分，和旋轉電機的轉子部分二級直線電機的一部分。如果一次線圈是固定的，二次線圈可以沿行波磁場方向作直線運動。高速機床的直線電機可以直接驅動進給方式，直線電機的一次和二次直接安裝在高速機床的工作臺和床身上。由于這種進給傳動方式的傳動鏈縮短為0，故稱為機床進給系統的“零傳動”。



    直線電機的工作原理



    在直線電機中，它被稱為初級電機，它相當于旋轉電機的定子，而次級電機，它相當于旋轉電機的轉子，它被稱為次級電機。此時，初級需要做很長一段時間，延伸到運動需要達到的位置，而次級不需要那么長。事實上，直線電機不僅可以長時間做一次電機，還可以長時間做二次電機；它不僅可以固定主元、移動副元，而且可以固定副元、移動副元。

    直線感應電動機是由旋轉電動機發展而來的。將對稱正弦交流電引入一次側三相（或多相）繞組中，會產生氣隙磁場。當不考慮芯體兩端斷裂引起的縱向邊緣效應時，氣隙磁場的分布與旋轉電機相似，沿直線方向呈正弦分布。



    直線電機的主要分類



    根據工作原理，直線電機可分為：直流電動機、異步電機、同步電機和步進電機；直線電機可分為：?jiǎn)蝹?cè)扁型、雙側扁型、盤式、缸式（或管式）等。最常用的直線電機類型有平面直線電機、u型槽直線電機和圓柱形直線電機，音圈電機因其音圈結構類似喇叭而得名。具有頻率響應高、精度高等特點。這些電機分為圓柱形音圈電機和擺動音圈電機。也就是所謂的圓柱形直線電機。



    平面直線電機



    扁平直線電機芯安裝在鋼疊合結構上，然后安裝在鋁背板上。鐵層壓結構是用來引導磁場和增加推力的。軌道與執行機構之間的吸力與電機產生的推力成正比，疊層結構產生了合力。在磁性軌道上安裝移動裝置時，必須小心，避免因它們之間的吸力而造成傷害。



    平直式直線電動機

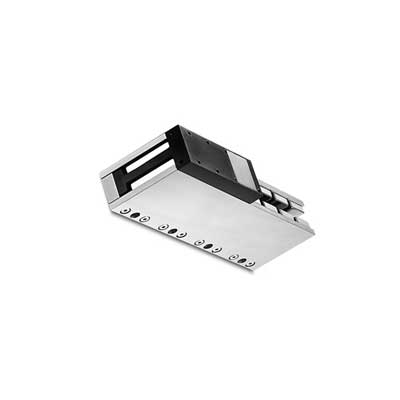

    U-slot直線電機



    u型槽直線電機有兩個平行的磁性軌道，分別位于金屬板和線圈移動器之間。執行機構由導軌系統支撐在兩個磁性導軌中間。執行機構為非鋼結構，這意味著磁軌和推力線圈之間沒有吸力和干擾。非鋼卷裝配有一個小慣性和允許非常高的加速度。線圈一般是三相的，沒有電刷換向?？刹捎蔑L(fēng)冷方式對電機進行冷卻，以提高電機的性能。水冷也被使用。這種設計可以更好地減少漏磁，因?yàn)榇盆F是面對面安裝在u形導向槽。這種設計也最大限度地減少了由強磁吸引造成的損害。



    U-slot直線電機



    這種設計允許軌道的組合增加行程的長度，限制在電纜管理系統的可操作長度、編碼器的長度以及機械結構的大而平的能力。

    圓柱直線電機



    圓柱形直線電機的執行機構是圓柱形結構。在具有固定磁場的圓柱上運動。這種電機是第一個商業應用，但它不能用于平面和u型槽直線電機，需要節省空間。圓柱形動磁直線電機的磁路與動磁致動器的磁路相似。不同的是，線圈可以復制，以增加旅行。典型的線圈繞組由三相組成。采用霍爾器件實現無刷換相。推力線圈是圓柱形的，在磁棒上上下移動。這種結構不適合漏磁敏感的應用。必須小心，以確保手指不被困在磁鐵和有吸引力的一面。



    音圈直線電機



    管狀直線電機設計中一個潛在的問題是，當行程增加時，由于電機完全是圓柱形的，并且在磁棒上上下移動，所以在兩端是唯一的支撐點。確保磁棒的徑向偏差不會導致磁體與推力線圈接觸的長度受到限制。



    直線電機的優點



    1。結構簡單。直線電機不需要經過中間轉換機構直接產生直線運動，大大簡化了結構，減少了運動的慣性，大大提高了動態響應性能和定位精度；同時，提高了可靠性，節約了成本，使制造和維護更加簡單。它的初級階段可以直接成為機制的一部分，這種獨特的組合使這種優勢進一步體現。

    2。高加速度。這是一種直線電機驅動，與其他絲杠、同步帶和齒條驅動相比有顯著的優勢。



    3。適用于高速直線運動。因?yàn)闆](méi)有離心力的約束，普通材料也可以達到更高的速度。如果使用氣墊或磁墊來保持一次和二次之間的間隙，在運動過程中不會有機械接觸，所以在運動部件中不會有摩擦和噪音。這樣既不磨損傳動部件，又能大大降低機械損耗，避免由拖纜、電纜、齒輪、滑輪等引起的噪音，從而提高整體效率。



    4。一次繞組利用率高。在管式直線感應電動機中，一次繞組為餅形，無端部繞組，故繞組利用率高。



    5。無側緣效應。橫向效應是指橫向斷開所引起的邊界磁場的減弱，而圓柱直線電機沒有橫向斷開，所以磁場沿圓周均勻分布。



    6?？朔蝹?cè)磁引力的問題是很容易的。徑向拉力相互抵消，基本不存在單邊磁力問題。



    7。易于調節和控制。通過調節電壓或頻率，或改變二次材料，可以得到不同的速度和電磁推力，適用于低速往復運行。



    8。適應性強。直線電機一次鐵芯采用環氧樹脂密封，耐腐蝕、防潮性能好，在潮濕、粉塵、有害氣體環境中使用方便；此外，它可以設計成各種結構形式，以滿足不同的情況下的需要。



    直線電機的發展



    1840



    Wheatsone開始提出并制作一個初級的直線電機。



    1905



    有兩個人提出用直線電機作為列車的推進機構，一個是把主電機放在軌道上，另一個是把主電機放在車底上。這些建議無疑是對當時直線電機研究領域的研究者的一種激勵，因此許多國家的研究者都對這些研究工作進行了投入。1917年，第一個圓柱形直線電機出現。實際上，它是一種帶初級線圈的直流磁阻電機。人們?cè)噲D用它作為導彈發射裝置，但它的發展并沒有超出模型階段。



    1940-1955



    在實驗的基礎上，一些發達國家的研究人員進行了一些實驗應用。1945年，西屋電氣公司首次成功研制出一種用于電動牽引飛機的彈射器。以7400kw直線電機為動力，在4。1秒內成功實現了一架重量4535kg的噴氣式飛機從靜止速度188km/h加速到165m行程時間。其成功的試驗使直線電機可靠等優點受到了應有的重視。電磁泵是由直線電機制成，用于泵送鉀、鈉等液態金屬，是為滿足核動力的需要而設計的。1954年，英國皇家飛機制造公司做了一個導彈發射裝置使用一個兩國平直流直線電機，1600km/h的速度。在這個階段，值得一提的是，LIM，高速列車的傳動裝置，高度重視并計劃被所有國家實現。



    1965



    隨著控制技術和材料性能的顯著提高，采用直線電機的實用設備逐漸發展起來，如采用直線電機的MHD泵、自動繪圖儀、磁頭定位驅動裝置、唱機、縫紉機、空壓機、輸送裝置等。



    自1971年以來



    從1971年到現在，Lim終于進入了一個獨立應用的時代。在這個時代，應用各種LIM一直在快速提升，和許多設備和產品的實用價值，如鋼管輸送機由LIM，煤炭傳送帶，起重機，空壓機，燙金機，擔架，各種電動門、電動門的窗戶，電動紡織機械等。尤其令人欣慰的是，直線電機驅動的磁懸浮列車速度已超過500km/h，接近航空飛行速度，總測試距離已達幾十萬公里。
