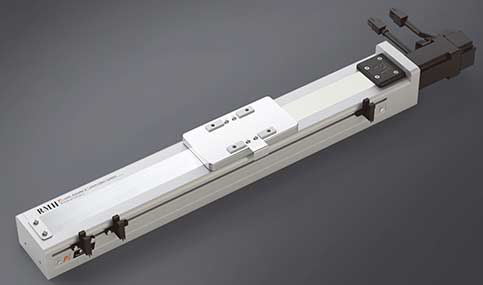

直線電機簡單來講就是把旋轉電機沿中線一切為二，變?yōu)槠矫娴?。所以?a href='http://83y12.cn/' target='_blank' title='直線電機模組'>直線電機模組一般都是一對電機組成一套，而不是一個電機就可以獨立運行。而且兩個電機中間的固定距離要求相對精確，不是隨意固定就可以使用。





       拿磁懸浮自動門來講，它就是利用直線電機產生平行磁場的原理，將兩個直線電機置于門機的導軌里面，兩個直線電機的水平距離146mm，這個是必須要保證的。這是磁懸浮自動門的定子，而轉子則是沾滿了強力磁片的軸承支架。這樣，直線電機與軸承支架就形成了一套完美的直線電機驅動裝置，在控制系統的控制之下，實現了完美的直線運動，驅動所懸掛的門體或物體運行。

       極距是電機的某一相電中的同名磁極和磁極間的距離，也就是同一相電相鄰兩個磁極距離，mm為單位。直線電機的極距就是等效于旋轉電機的轉子走一圈的距離，因為直線電機是一對磁極，是兩極電機。即在一個脈沖頻率周期電機走過一個極對距，相當于旋轉電機一周。那么1個極距內光柵尺的光柵數就相當于旋轉電機的編碼器線數。由此可以等效算出旋轉電機的半徑，r=極距/2*3.14。

       如果在一個磁極寬度內有N組線圈鑲嵌跨域，那就是N對極電機。其目的是為了增加電機推力。同樣適合電機轉速公式n=60*f/P，n為電機轉速轉/分f為脈沖頻率P為極對數。

       對于多對極直線電機在一個頻率就不是轉一圈了，是一圈的1/N。電機速度就是單極對電機的1/N，但是等效旋轉電機走一圈的距離仍然是一個極對距。等效編碼器線數也是一個極對距間的光柵尺線數。

       在直線電機模組中，極對距決定電機的性能和速度，是關鍵參數。光柵尺只是用來反饋電機位置，線數與反饋控制精度成正比。直線伺服電機大都通過等效旋轉電機折算，都可以用旋轉伺服驅動驅動。



1.電機的極距：一個極在定子圓周上所百跨的距離，用槽數計。極距=36/4=9（定子槽數為36，4極電機）



2.電機的節距：一個線圈兩度邊的中心在定子圓周上所跨的距離，用槽數計：節專距=極距（整距）；節距<極距(短距）；節距>極距(長距）



3.電機的跨距：電機線圈的兩個邊所跨的槽屬數，如一個邊在1槽另一邊在第9槽，跨距為：1-9槽+
