一、交流伺服電機
交流伺服電動機定子的構造基本上與電容分相式單相異步電動機相似.如圖1所示其定子上裝有兩個位置互差90°的繞組，一個是勵磁繞組Rf，它始終接在交流電壓Uf上；另一個是控制繞組L，連接控制信號電壓Uc。所以交流伺服電動機又稱兩個伺服電動機。
交流伺服電動機的轉子通常做成鼠籠式，但為了使伺服電動機具有較寬的調速范圍、線性的機械特性，無“自轉”現象和快速響應的性能，它與普通電動機相比，應具有轉子電阻大和轉動慣量小這兩個特點。目前應用較多的轉子結構有兩種形式：一種是采用高電阻率的導電材料做成的高電阻率導條的鼠籠轉子，為了減小轉子的轉動慣量，轉子做得細長；另一種是采用鋁合金制成的空心杯形轉子，杯壁很薄，僅0.2-0.3mm，如圖2所示為了減小磁路的磁阻，要在空心杯形轉子內放置固定的內定子.空心杯形轉子的轉動慣量很小，反應迅速，而且運轉平穩，因此被廣泛采用。
交流伺服電動機在沒有控制電壓時，定子內只有勵磁繞組產生的脈動磁場，轉子靜止不動。當有控制電壓時，定子內便產生一個旋轉磁場，轉子沿旋轉磁場的方向旋轉，在負載恒定的情況下，電動機的轉速隨控制電壓的大小而變化，當控制電壓的相位相反時，伺服電動機將反轉。
交流伺服電動機的工作原理與分相式單相異步電動機雖然相似，但前者的轉子電阻比后者大得多，所以伺服電動機與單機異步電動機相比，有三個顯著特點：
1、起動轉矩大
由于轉子電阻大，其轉矩特性曲線如圖3中曲線1所示，與普通異步電動機的轉矩特性曲線2相比，有明顯的區別。它可使臨界轉差率S0＞1，這樣不僅使轉矩特性（機械特性）更接近于線性，而且具有較大的起動轉矩。因此，當定子一有控制電壓，轉子立即轉動，即具有起動快、靈敏度高的特點。
2、運行范圍較廣
如圖3所示，較差率S在0到1的范圍內伺服電動機都能穩定運轉。
3、無自轉現象
正常運轉的伺服電動機，只要失去控制電壓，電機立即停止運轉。當伺服電動機失去控制電壓后，它處于單相運行狀態，由于轉子電阻大，定子中兩個相反方向旋轉的旋轉磁場與轉子作用所產生的兩個轉矩特性（T1－S1、T2－S2曲線）以及合成轉矩特性（T－S曲線）如圖4所示，與普通的單相異步電動機的轉矩特性（圖中T′－S曲線）不同。這時的合成轉矩T是制動轉矩，從而使電動機迅速停止運轉。
圖4 伺服電動機單相運行時的轉矩特性
圖5是伺服電動機單相運行時的機械特性曲線。負載一定時，控制電壓Uc愈高，轉速也愈高，在控制電壓一定時，負載增加，轉速下降。
交流伺服電動機的輸出功率一般是0.1-100W。當電源頻率為50Hz，電壓有36V、110V、220、380V；當電源頻率為400Hz，電壓有20V、26V、36V、115V等多種。交流伺服電動機運行平穩、噪音小。但控制特性是非線性，并且由于轉子電阻大，損耗大，效率低，因此與同容量直流伺服電動機相比，體積大、重量重，所以只適用于0.5-100W的小功率控制系統。
二、直流伺服電動機
直流伺服電動機的結構和一般直流電動機一樣，只是為了減小轉動慣量而做得細長一些。它的勵磁繞組和電樞分別由兩個獨立電源供電。也有永磁式的，即磁極是永久磁鐵。通常采用電樞控制，就是勵磁電壓f一定，建立的磁通量Φ也是定值，而將控制電壓Uc加在電樞上，其接線圖如圖6所示。
直流伺服電動機的n=f(T)曲線直流伺服電動機和交流伺服電動機相比，它具有機械特性較硬、輸出功率較大、不自轉，起動轉矩大等優點。
伺服電機內部的轉子是永磁鐵，驅動器控制的U/V/W三相電形成電磁場，轉子在此磁場的作用下轉動，同時電機自帶的編碼器反饋信號給驅動器，驅動器根據反饋值與目標值進行比較，調整轉子轉動的角度。伺服電機的精度決定于編碼器的精度（線數）。
伺服電動機在伺服系統中控制機械元件運轉的發動機.是一種補助馬達間接變速裝置。又稱執行電動機，在自動控制系統中，用作執行元件，把所收到的電信號轉換成電動機軸上的角位移或角速度輸出。分為直流和交流伺服電動機兩大類，其主要特點是，當信號電壓為零時無自轉現象，轉速隨著轉矩的增加而勻速下降，
作用：伺服電機,可使控制速度,位置精度非常準確?！ ?/div>
直流伺服電機分為有刷和無刷電機?！ ?/div>
有刷電機成本低，結構簡單，啟動轉矩大，調速范圍寬，控制容易，需要維護，但維護方便（換碳刷），產生電磁干擾，對環境有要求。因此它可以用于對成本敏感的普通工業和民用場合。
無刷電機體積小，重量輕，出力大，響應快，速度高，慣量小，轉動平滑，力矩穩定?？刂茝?fù)雜，容易實現智能化，其電子換相方式靈活，可以方波換相或正弦波換相。電機免維護，效率很高，運行溫度低，電磁輻射很小，長壽命，可用于各種環境?！ ?br />
交流伺服電機也是無刷電機，分為同步和異步電機，目前運動控制中一般都用同步電機，它的功率范圍大，可以做到很大的功率。大慣量，最高轉動速度低，且隨著功率增大而快速降低。因而適合做低速平穩運行的應用。

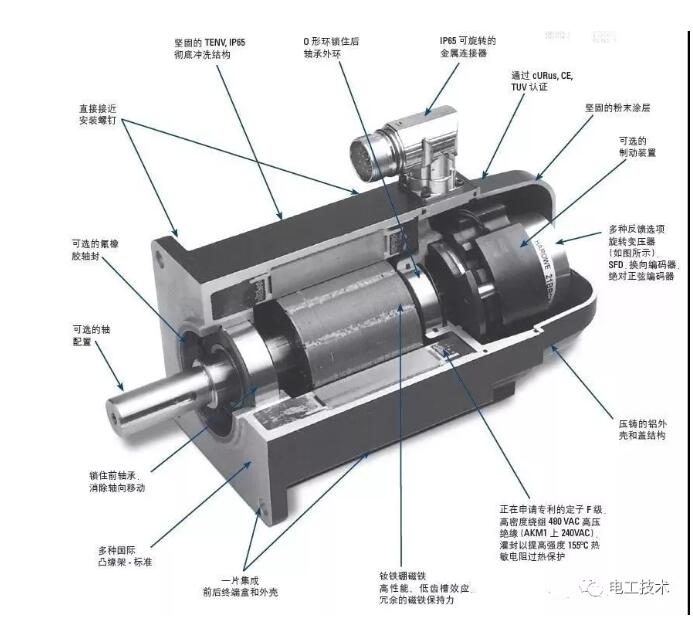

交流伺服電機的定子裝有三相對稱的繞組，而轉子是永久磁極。當定子的繞組中通過三相電源后，定子與轉子之間必然產生一個旋轉場。這個旋轉磁場的轉速稱為同步轉速。電機的轉速也就是磁場的轉速。由于轉子有磁極，所以在極低頻率下也能旋轉運行。所以它比異步電機的調速范圍更寬。而與直流伺服電機相比，它沒有機械換向器，特別是它沒有了碳刷，完全排除了換向時產生火花對機械造成的磨損，另外交流伺服電機自帶一個編碼器?？梢噪S時將電機運行的情況“報告”給驅動器，驅動器又根據得到的“報告”更精確的控制電機的運行。由此可見交流
伺服電機優點確實很多?？墒羌夹g(shù)含量也高了，價格也高了。最重要是對交流伺服電機的調試技術提高了。也就是電機雖好，如果調試不好一樣是問題多多。
伺服電機內部的轉子是永磁鐵，驅動器控制的U/V/W三相電形成電磁場，轉子在此磁場的作用下轉動，同時電機自帶的編碼器反饋信號給驅動器，驅動器根據反饋值與目標值進行比較，調整轉子轉動的角度。伺服電機的精度決定于編碼器的精度（線數）。
伺服電機調試方法
1、初始化參數
在接線之前，先初始化參數。
在控制卡上：選好控制方式；將PID參數清零；讓控制卡上電時默認使能信號關閉；將此狀態保存，確?？刂瓶ㄔ俅紊想姇r即為此狀態。
在伺服電機上：設置控制方式；設置使能由外部控制；編碼器信號輸出的齒輪比；設置控制信號與電機轉速的比例關系。一般來說，建議使伺服工作中的最大設計轉速對應9V的控制電壓。比如，山洋是設置1V電壓對應的轉速，出廠值為500，如果你只準備讓電機在1000轉以下工作，那么，將這個參數設置為111。
2、接線
將控制卡斷電，連接控制卡與伺服之間的信號線。以下的線是必須要接的：控制卡的模擬量輸出線、使能信號線、伺服輸出的編碼器信號線。復查接線沒有錯誤后，電機和控制卡（以及PC）上電。此時電機應該不動，而且可以用外力輕松轉動，如果不是這樣，檢查使能信號的設置與接線。用外力轉動電機，檢查控制卡是否可以正確檢測到電機位置的變化，否則檢查編碼器信號的接線和設置
3、試方向
對于一個閉環控制系統，如果反饋信號的方向不正確，后果肯定是災難性的。通過控制卡打開伺服的使能信號。這時伺服應該以一個較低的速度轉動，這就是傳說中的“零漂”。一般控制卡上都會有抑制零漂的指令或參數。使用這個指令或參數，看電機的轉速和方向是否可以通過這個指令（參數）控制。如果不能控制，檢查模擬量接線及控制方式的參數設置。確認給出正數，電機正轉，編碼器計數增加；給出負數，電機反轉轉，編碼器計數減小。如果電機帶有負載，行程有限，不要采用這種方式。測試不要給過大的電壓，建議在1V以下。如果方向不一致，可以修改控制卡或電機上的參數，使其一致。
4、抑制零漂
在閉環控制過程中，零漂的存在會對控制效果有一定的影響，最好將其抑制住。使用控制卡或伺服上抑制零飄的參數，仔細調整，使電機的轉速趨近于零。由于零漂本身也有一定的隨機性，所以，不必要求電機轉速絕對為零。
5、建立閉環控制
再次通過控制卡將伺服使能信號放開，在控制卡上輸入一個較小的比例增益，至于多大算較小，這只能憑感覺了，如果實在不放心，就輸入控制卡能允許的最小值。將控制卡和伺服的使能信號打開。這時，電機應該已經能夠按照運動指令大致做出動作了。
6、調整閉環參數
細調控制參數，確保電機按照控制卡的指令運動，這是必須要做的工作，而這部分工作，更多的是經驗，這里只能從略了。
什么是伺服電機？有幾種類型？工作特點是什么？
答：伺服電動機又稱執行電動機，在自動控制系統中，用作執行元件，把所收到的電信號轉換成電動機軸上的角位移或角速度輸出。分為直流和交流伺服電動機兩大類，其主要特點是，當信號電壓為零時無自轉現象，轉速隨著轉矩的增加而勻速下降，請問交流伺服電機和無刷直流伺服電機在功能上有什么區別？答：交流伺服要好一些，因?yàn)槭钦也刂?，轉矩脈動小。直流伺服是梯形波。但直流伺服比較簡單，便宜。永磁交流伺服電動機20世紀80年代以來，隨著集成電路、電力電子技術和交流可變速驅動技術的發展，永磁交流伺服驅動技術有了突出的發展，各國著名電氣廠商相繼推出各自的交流伺服電動機和伺服驅動器系列產品并不斷完善和更新。交流伺服系統已成為當代高性能伺服系統的主要發展方向，使原來的直流伺服面臨被淘汰的危機。90年代以后，世界各國已經商品化了的交流伺服系統是采用全數字控制的正弦波電動機伺服驅動。交流伺服驅動裝置在傳動領域的發展日新月異。
永磁交流伺服電動機同直流伺服電動機比較，主要優點有：
⑴無電刷和換向器，因此工作可靠，對維護和保養要求低。
⑵定子繞組散熱比較方便。
⑶慣量小，易于提高系統的快速性。
⑷適應于高速大力矩工作狀態。
⑸同功率下有較小的體積和重量。
