在工業控制中難免會用到步進電機，步進電機如何控制，步進電機的速度、方向、驅動電流等等改如何設置，這就需要用到步進電機控制器，那么什么是步進電機控制、步進電機控制器與步進電機驅動器有什么區別、步進電機控制器分類有哪些、步進電機控制器有哪些應用案例，文章做詳細描述



步進電機控制器與步進電機驅動器區別

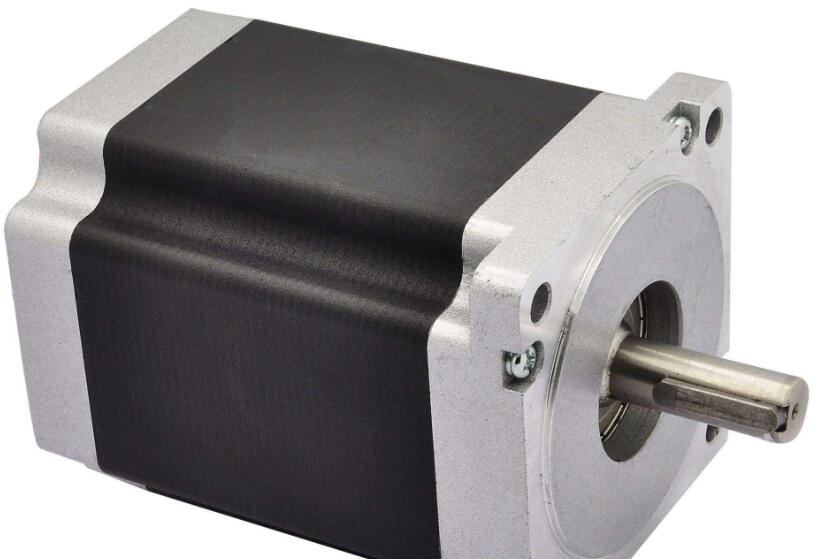

常規步進電機控制系統為步進電機、步進電機驅動器、以及步進電機控制器，從圖中就可以看出，步進電機控制器是在步進電機驅動器之上的部分，它可以給步進電機驅動器發出高速脈沖信號，步進電機驅動器接受由步進電機控制器發來的高速脈沖信號，并將該信號放大，用以驅動步進電機，由此步進電機控制器與步進電機驅動器區別有以下幾點



1、步進電機控制器是脈沖發生器，可產生高速脈沖



2、步進電機控制器相對步進電機驅動器更多樣化，步進電機驅動器一般功能單一，主要是放大脈沖信號功能



3、步進電機控制器一般可編程，步進電機驅動器直接接受脈沖信號



4、步進電機控制器為低壓控制信號，步進電機驅動器有高低壓多種



步進電機控制器分類



步進電機控制器種類多種多樣，一句話概括：能發出高速脈沖信號并具備編程功能的產品，都可稱之為步進電機控制器



步進電機控制器市面上以產品方式呈現分類有：





PLC是目前應用最為廣泛的步進電機控制器，PLC功能很全面，一般都具有多路高速脈沖輸出口，也就是可以同時控制多臺步進電機，但也因為PLC功能很全面，步進電機控制僅是其控制功能的很小一部分，如果僅是控制步進電機一般不需要用PLC





單片機作為步進電機控制器的方式就很多了，一般以STM32、51單片機為代表的單片機芯片均帶有高速脈沖輸出端口，但單片機芯片的開發比較復雜，如果僅為控制步進電機去對單片機芯片進行開發，就有點太得不償失了



如上圖所示的一體化步進電機控制器，功能主要圍繞步進電機控制，包含了步進電機的驅動功能，無需再接驅動器；有比較豐富的IO接口，可以接入步進電機編碼器，以及電機限位開關、電磁抱閘等；這種控制器通常帶有232、485、CANopen等總線接口，配合響相應調試工具軟件可以直接在電腦上控制步進電機；或者在電腦上將程序?qū)懞?，保存在控制器?nèi)，通過IO觸發控制步進電機，如果是控制步進電機，這種類型的控制器目前使用是最為普遍的。
