直線電機原理結構圖詳解





直線電機可以認為是旋轉電機在結構方面的一種演變，它可看作是將一臺旋轉電機沿徑向剖開，然后將電機的圓周展成直線，如圖1-3所示。這樣就得到了由旋轉電機演變而來的最原始的直線電機。由定子演變而來的一側稱為初級或原邊，由轉子演變而來的一側稱為次級或副邊。

圖1-3中演變而來的直線電機，其初級和次級長度是相等的，由于在運行時初級與次級之間要作相對運動，如果在運動開始時，初級與次級正巧對齊，那么在運動中，初級與次級之間互相耦合的部分越來越少，而不能正常運動。為了保證在所需的行程范圍內，初級與次級之間的耦合能保持不變，因此實際應用時，是將初級與次級制造成不同的長度。在直線電機制造時，既可以是初級短、次級長，也可以是初級長、次級短，前者稱作短初級長次級，后者稱為長初級短次級。但是由于短初級在制造成本上，運行的費用上均比短次級低得多，因此，目前除特殊場合外，一般均采用短初級，見圖1-4所示。

上述介紹的直線電機稱為扁平型直線電機，是目前應用最廣泛的，除了上述扁平型直線電機的結構形式外，直線電機還可以做成圓筒型（也稱管型）結構，它也可以看作是由旋轉電機演變過來的，其演變的過程如圖1-6所示。

旋轉電機通過鋼繩、齒條、皮帶等轉換機構轉換成直線運動，這些轉換機構在運行中，其噪音是不可避免的，而直線電機是靠電磁推力驅動裝置運行的，故整個裝置或系統噪聲很小或無噪聲，運行環境好。

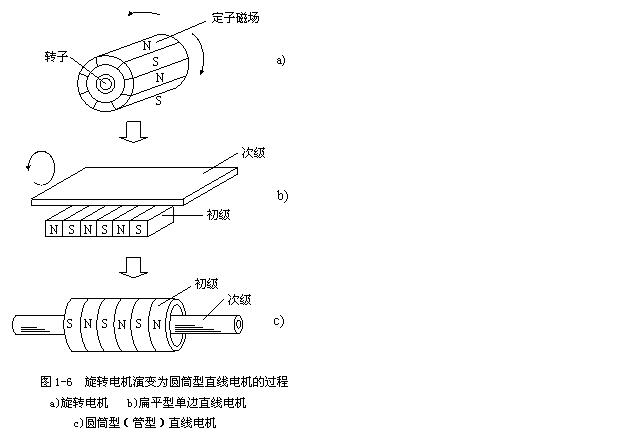

圖1-6a中表示一臺旋轉式電機以及定子繞組所構成的磁場極性分布情況，圖1-6b表示轉變?yōu)楸馄叫椭本€電機后，初級繞組所構成的磁場極性分布情況，然后將扁平型直線電機沿著和直線運動相垂直的方向卷接成筒形，這樣就構成圖1-6c所示的圓筒型直線電機。

此外，直線電機還有弧型和盤型結構。所謂弧型結構，就是將平板型直線電機的初級沿運動方向改成弧型，并安放于園柱形次級的柱面外側，如圖1-7所示。 圖1-8是圓盤型直線電機，該電機把次級做成一片圓盤（銅或鋁，或銅、鋁與鐵復合），將初級放在次級圓盤靠近外緣的平面上，盤型直線電機的初級可以是雙面的，也可以是單面的。弧型和盤型直線電機的運動實際上是一個圓周運動，如圖中的箭頭所示，然而由于它們的運行原理和設計方法與扁平型直線電機結構相似，故仍歸入直線電機的范疇。
