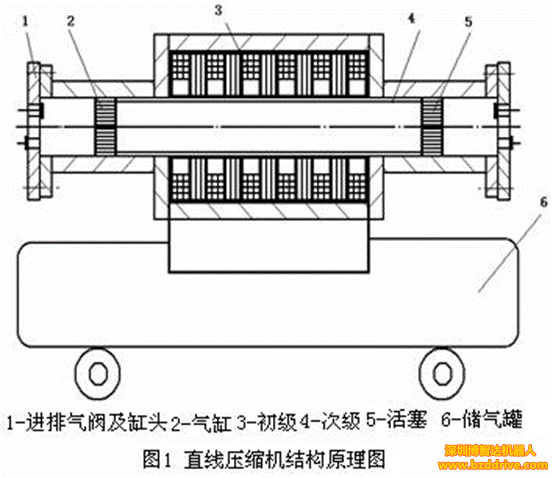

直線電機驅動的壓縮機是一種新型的直線電機驅動的壓縮機（如圖 1），它不僅具有電磁振動活塞式壓縮機結構簡單、無曲軸連桿機構、機械效率高、極易實現無油潤滑等優點，而且具有整機效率高、使用壽命長等特點，其不足之處是活塞換向及供電控制系統比電磁式壓縮機復雜[1]。




     采用矢量控制原理，以 TMS320F240 為核心，建立直線壓縮機的控制系統，實驗證明該方案可以取得了較為滿意的效果。


1. 壓縮機控制系統硬件設計

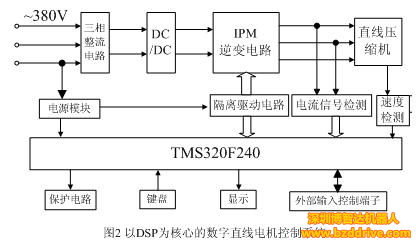

壓縮機控制系統 DSP 為控制核心，采用智能功率模塊來實現矢量變換控制，系統的硬件電路包括主回路、信號檢測、信號處理以及 DSP 評估板和仿真器等部分，如圖 2：






 往返運動檢測電路

考慮到直線電機往復運動的需要，在二次側軌道的兩頭放置了光電式距離檢測傳感器。  過壓、欠壓保護電路

為了實現直線電機的往返運動，定子繞組產生的行波磁場必須頻繁地改變方向，這就要求供電電源頻繁地改變相序，缺點是每次改變供電相序時，在定子線圈中產生瞬時沖擊電流，有可能擊穿晶閘管，當換向頻率較高時，沖擊電流的頻率和大小也隨之增高，需要可靠的保護電路。針對本系統可能發生的故障，分別通過軟件和硬件的手段進行保護動作。




     本文針對直線電動活塞式壓縮機這一新型壓縮機，設計了基于DSP的簡單控制系統，控制仿真效果良好，在實驗室里進行了初步的試驗，基本取得了預期的結果，為這種新型壓縮機的應用實現提供了一種方法。
