導讀: 潛油直線電機是將直線電機安裝在井底,通過電動方式驅動抽油泵的新型舉升方式。該方式?jīng)]有抽油桿,避免了有桿采油帶來的偏摩以及效率低下等問題,是未來油田采油技術的主要發...
隨著油田開發的進行,以及受地形、地貌條件的限制,叢式定向井組和水平井開發方式越來越多。有的定向井井數占總開井數的85%以上。水平井采液效率約為普通定向井的5倍以上,但受采油技術制約,目前尚不能大面積采用。
潛油直線電機是將
直線電機安裝在井底,通過電動方式驅動抽油泵的新型舉升方式。該方式?jīng)]有抽油桿,避免了有桿采油帶來的偏摩以及效率低下等問題,是未來油田采油技術的主要發展方向。圓筒型直線永磁同步電機是
旋轉電機在結構上的演變而來的。旋轉電機沿徑向剖開拉直,就形成了平板型直線電機,將扁平的電機卷繞在與磁場運動方向平行的軸上,就構成了圓筒型直線永磁同步電機。
本項目研發的潛油直線電機是一種直接在井下驅動抽油泵往復工作的電機,將是中低液量定向井、水平井開發最為經濟有效的采油方式;針對我國多數低產低滲透油田實際情況,大面積推廣應用叢式井組定向井和水平井技術已經到了刻不容緩的階段。
本項目擬在前期已有技術研究的基礎上,針對用于井下采油用潛油直線電機的環境特點和技術要求開展技術研究,突破關鍵技術,完善小批量生產加工及測試技術條件,實現軍用技術的推廣應用。通過本項目的實施,將軍用直線電機技術推廣應用到油田開采領域,可以實現高效率的油田開發,節約能源,促進采油技術的進步。
技術指標
技術指標如下:
1.電機驅動器輸入:AC380V或660V三相電源;
2.電機性能:穩定狀態最大舉升力20KN(2t)、耐熱等級E級(120℃)、耐壓20MPa;
3.電機外觀尺寸:外徑≤φ110mm、長度≤9m;
4.沖程:0~1.2m(無級可調);
5.沖次:3~7/min(無級可調);
地面控制系統適應溫度:-30~60℃;

技術特點

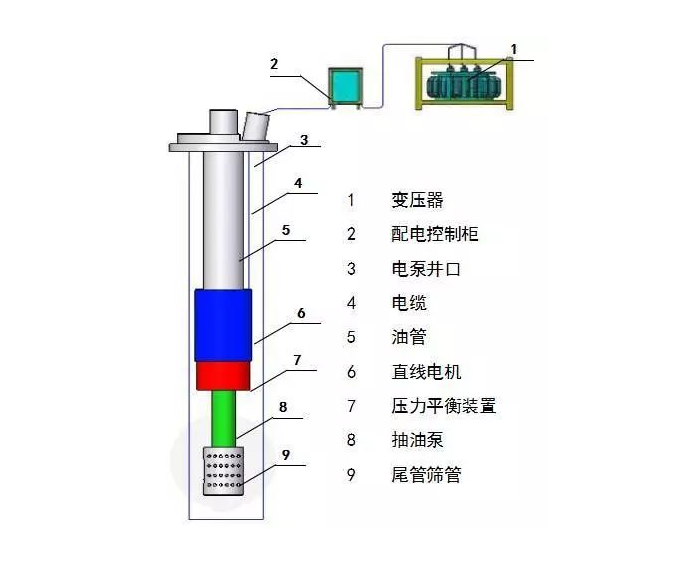

井下直線電機采油就是通過置于井下的直線電機帶動抽油泵柱塞往復運動實現舉升抽油。以潛油直線電機作為采油動力源具有以下優勢:
1. 潛油直線電機可將電能直接轉換成舉升原油的動力,省去游梁式抽油機的電機-減速機-曲柄-抽油桿等機械傳動機構構成的中間環節,同時可消除管桿偏磨問題,提高機械壽命;
2.高效低耗,降低采油成本;
3.以潛油直線電機作為采油動力源,可實現機泵一體化設計,簡化井下工具結構,減小占地面積;
4.由
直線電機構成的采油系統易于實現數字化控制??梢噪S油井的實際原油流入,動態調節泵的沖程、沖次,使整個系統運行在最高效率點,同時也降低了工人的勞動強度;
5.可以充分利用電機運轉過程中產生的熱量來提高原油的溫度,有效地緩解結蠟問題。
