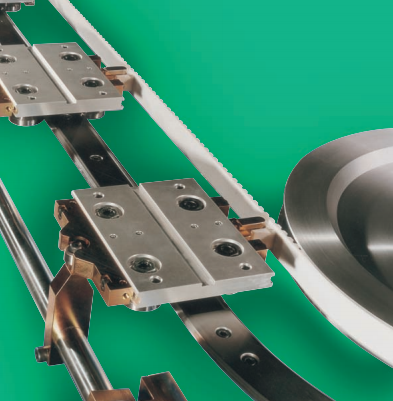

此處的精密環形直線電機自動裝配線，具有如下特點：
一：以精密環形直線電機滾輪環形導軌為核心。

二：采用內帶鋼絲繩的高強度聚氨酯同步帶，作為傳動帶。

三：采用伺服電機驅動。

安裝的時候，需要通過張緊機構對同步帶進行張緊；進行正確的安裝調試之后，可實現+/-0.15mm的重復定位精度。如果需要實現更高的重復定位精度，比如說+/-0.05mm, 那就需要增加輔助鎖緊裝置，在需要精確定位的工位實現輔助鎖緊，如下圖所示：

輔助鎖緊裝置的結構和詳細組成

高速環形直線電機自動化循環裝配線，是把環形直線電機導軌上的多個滑座通過同步帶串聯起來；具有如下優點：
一：快速加減速：最高線速度可達3米每秒；這樣可以大大縮短定位間隔。
二：精確定位：滑座在導軌上運動，5個自由度受到了限制；工裝固定在滑座上，可實現工件裝卡的高剛性。

三：靈活的線體設計：可實現下圖所示的各種運動軌跡，滿足不同應用場合的需求，可實現空間的充分利用：

DTS2自動化循環裝配線，可配套如下兩種傳動方式：
一：伺服電機，通過凸輪蝸桿進行傳動：

二：氣缸，通過滾輪導軌進行傳動：
