直線電機的組成是由磁板（定子）、線圈（線圈溜板）、磁極位置檢測單元（增量編碼器使用時）、磁板表面的不秀鋼護罩、光刪尺組成。

運動原理是依據交變電流在磁場中的運動，從而進行位置控制。其中為永磁鐵：光刪尺作為位置的反饋元件。因?yàn)榫€圈的運動(或磁性板的運動)是由磁場和磁場中通電線圈之間的相互作用力完成的。因此，磁通量的大小與電機的控制力和位置控制精度有很大關系。因此，直線電機的安裝精度在很大程度上決定了電機的特性。



以下是安裝直線電機的主要步驟:

1機床機械安裝底座平面平整度、直線度檢查。

           圖1  機械安裝表面精度檢測



2 .磁鐵定子隔板表面的直線度檢查。

               圖2  磁石定子墊片表面直線度檢驗

3、吸塵機清理數控車床安裝表層和直發夾板表層。

4、預安裝磁鐵電機定子。

  A、將全部磁鐵電機定子均安裝至數控車床上，運用扭矩扳手?jǐn)Q緊磁鐵，地腳螺栓選用不銹鋼板 M8X25螺絲，扭緊扭矩為25N.

(注:查閱相關資料后，不銹鋼螺栓的緊固扭矩的適當值必須為14.2N。 中所述情節，對概念設計中的量體體積進行分析

b .檢查安裝磁鐵的表面精度和直線度。

表面精度的測定方法:在磁鐵表面放置大理石平臺，測定大理石平臺的高度差。

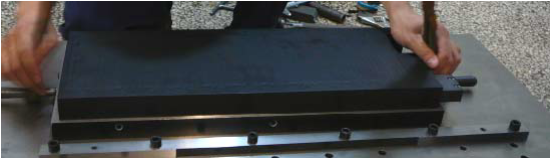

  圖3  安裝磁石定子

圖4 磁石定子表面精度與直線度測量



此流程是依照全過程中必須留意的是。磁板的形自變量與磁密的精密度是正比的，因而，磁鐵電機定子表層的精密度與平行度必須需注意。此外，磁鐵電機定子假如存有過大是形自變量可能會致使磁板出現損壞。



5、精確測量伺服電機安裝的方位規格。

   測算操作臺與電磁線圈中間電磁線圈溜板密封墊需要的薄厚，對密封墊開展修模。以確保電磁線圈與磁鐵中間的磁密為0.8mm（在其中磁鐵安全防護板薄厚為0.3mm）。

圖5 磁石定子等高精度測量



6、磁板間磁密的調節

當安裝磁板安裝全過程中，必須留意磁板的旋光性方位，另外，針對磁板中間的磁密尺寸必須適度調節。如圖所示：

圖6  磁板安裝氣隙與N極方向確定（螺旋側微器圖示為0.5mm）



到此，磁鐵電機定子安裝及其精密度精確測量進行。安裝電磁線圈溜板以前，必須先將一片磁鐵電機定子拆卸才可以安裝FANUC出示是伺服電機安裝方式二開展電磁線圈溜板的安裝。

   圖7 線圈溜板示意圖

線圈溜板安裝過程如下：

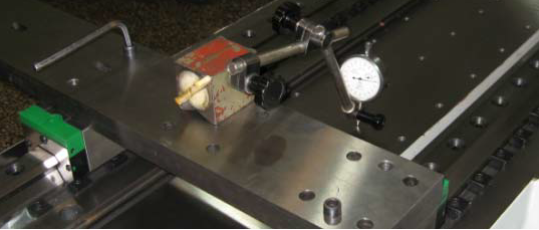

7、將線圈溜板墊片安裝至工作臺上后，測量墊片是直線度。

     圖 8  線圈溜板墊片安裝示意

  8、將線圈溜板墊片與線圈溜板固定。

 圖9  線圈溜板與墊片的連接

9、將線圈溜板墊片及線圈溜板與工作臺固定牢固。并測量線圈表面的直線度。

                                                    圖10  固定線圈溜板與工作臺

                                                        圖11  測量線圈表面的直線度



10、拆除工作臺上預裝的一塊磁板，為安裝工作臺做好準備。

   在這個過程中，需要注意的是，在安裝線圈溜板的時候，需要將已安裝的磁板用紙板或其他非磁性物質覆蓋，以防危險發生。

                                     圖 12  安裝線圈溜板之前的準備

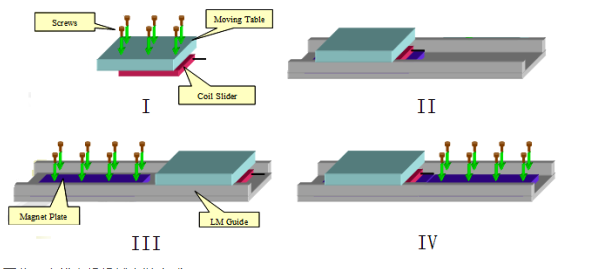

11、安裝FANUC提供是按照方法2進行安裝。

至此，直線電機機械安裝完成。





總體安裝示意如下圖示

                                              圖14、直線電機安裝示意圖



說明：



安裝過程中，進行了磁板的預安裝。目的：

 1、為了確保線圈溜板與磁石定子之間氣隙的均勻性。同時確保氣隙的大小能夠保證在技術要求的范圍以內。

2、檢驗磁石定子表面的粗糙度以及形變量。

3、使用戶能夠熟練安裝與調整直線電機的機械安裝。
